Методическое руководство по организации и порядку эксплуатации пожарных рукавов, Приказ МЧС России от 14 ноября 2007 года Уважаемый пользователь!
В используемой вами версии браузера сайт может работать некоректно.
Для полнофункциональной работы сайта рекомендуемлибо установить любой из перечисленных ниже современных браузеров: Методическое руководство по организации и порядку эксплуатации пожарных рукавов Название документа: Методическое руководство по организации и порядку эксплуатации пожарных рукавов Вид документа: Приказ МЧС России Принявший орган: МЧС России Статус: Действующий Опубликован: М.
Козырев ФГУ ВНИИПО МЧС России ; М.
Чаюн УОП МЧС России.
Настоящее Методическое руководство предназначено для специалистов, ответственных за эксплуатацию пожарных рукавов, а также для производителей и потребителей.
УТВЕРЖДЕНО МЧС России 14 ноября 2007 г.
ОБЩИЕ ПОЛОЖЕНИЯ Настоящее Методическое руководство определяет организацию и порядок эксплуатации пожарных рукавов, включающие правила технического обслуживания, хранения, ремонта и списания пожарных рукавов, а также меры по обеспечению безопасности работы с ними.
Находящиеся в эксплуатации пожарные рукава должны быть в исправном состоянии.
Исправное состояние пожарных рукавов обеспечивается соблюдением правил эксплуатации и хранения, своевременным проведением технического обслуживания и качественным выполнением ремонта.
Ответственность за поддержание в исправном состоянии и сохранность пожарных рукавов возлагается на руководителя подразделения организации.
НАЗНАЧЕНИЕ, КЛАССИФИКАЦИЯ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Пожарный рукав представляет собой гибкий трубопровод, предназначенный для транспортирования огнетушащих веществ и оборудованный пожарными соединительными головками при эксплуатации на пожарной машине, а также в комплекте пожарного крана.
Пожарные рукава далее - рукава подразделяются: на всасывающие, напорно-всасывающие и напорные.
ВСАСЫВАЮЩИЕ И НАПОРНО-ВСАСЫВАЮЩИЕ РУКАВА Всасывающий рукав предназначен для забора воды из водоисточника с помощью пожарного насоса и ее транспортирования.
Напорно-всасывающий рукав предназначен для забора воды из водоисточника с помощью пожарного насоса или из системы противопожарного водоснабжения и ее транспортирования.
Всасывающие и напорно-всасывающие рукава эксплуатируются в комплекте пожарного оборудования пожарных машин.
Пожарные машины комплектуют всасывающими и напорно-всасывающими рукавами по "Рукава резиновые напорно-всасывающие с текстильным каркасом неармированные.
Для пожаротушения применяют всасывающие и напорно-всасывающие рукава классов В и КЩ.
Всасывающие и напорно-всасывающие рукава по поставляют без пожарных соединительных головок.
Технические характеристики всасывающих и напорно-всасывающих рукавов, оборудованных пожарными соединительными головками, представлены в табл.
Общая схема расположения конструктивных элементов всасывающих и напорно-всасывающих рукавов приведена на рис.
Схема расположения конструктивных элементов всасывающих и напорно-всасывающих рукавов Рис.
НАПОРНЫЕ РУКАВА Напорный рукав предназначен для транспортирования огнетушащих веществ под избыточным давлением.
Напорный рукав должен соответствовать "Техника пожарная.
Методы испытаний" и "Техника пожарная.
Технические требования пожарной безопасности.
Напорные рукава состоят из тканого или ткановязаного каркаса и внутреннего гидроизоляционного покрытия.
При изготовлении каркаса напорного рукава используют нити из химических и натуральных волокон.
Внутреннее гидроизоляционное покрытие изготавливается из различных видов резин, латекса, полиуретанов и других полимерных материалов.
Напорные рукава с каркасом из натуральных волокон могут не иметь внутреннего гидроизоляционного покрытия.
В зависимости от назначения напорного рукава его каркас может иметь наружное защитное покрытие или пропитку.
По назначению напорные рукава подразделяются на следующие виды: для комплектации пожарных машин РПМ ; для оборудования наружных РПК-Н и внутренних пожарных кранов зданий и сооружений РПК-В.
В зависимости от величины условного прохода DN и рабочего давления напорные рукава классифицируются в соответствии с табл.
РПМ-1,2 - эксплуатируются при прокладке магистральных линий от пожарных насосных станций ПНС-110.
РПМ-1,6 - эксплуатируются на пожарных автомобилях и других пожарных машинах, оборудованных пожарными насосами на рабочее давление 1,6 МПа.
РПМ-3,0 - эксплуатируются на пожарных автомобилях и других пожарных машинах, оборудованных пожарными насосами высокого давления до 3,0 МПа.
По стойкости к внешним воздействиям напорные рукава подразделяются на следующие виды: общего исполнения; специального исполнения: износостойкие Имаслостойкие Мтермостойкие Т.
Напорные рукава специального исполнения обладают повышенной стойкостью: износостойкие - к абразивному износу истиранию ; маслостойкие - к воздействию масел и различных нефтепродуктов; термостойкие - к воздействию нагретых твердых предметов.
Особую подгруппу термостойких напорных рукавов составляют перколированные напорные рукава.
Перколированные напорные рукава - напорные рукава, конструкция которых обеспечивает термостойкость за счет увлажнения их наружной поверхности по всей длине транспортируемыми огнетушащими веществами водой, водными растворами пенообразователей и т.
Перколированные напорные рукава предназначены в основном для тушения пожаров, где необходима прокладка напорных рукавов по нагретым до значительной температуры поверхностям тлеющим торфяникам, углям и т.
Основные технические характеристики напорных рукавов при поставке предприятием-изготовителем приведены в табл.
Таблица 3 Показатель Значение Длина, м: РПК 10 20 РПМ 20±1 Относительное удлинение напорного рукава при рабочем давлении, %, не более 5 Относительное увеличение диаметра напорного рукава при рабочем давлении, %, не более: РПК 10 РПМ 5 Масса 1 м, кг, не более: DN 25 0,25 DN 40 0,34 DN 50 0,45 DN 65 0,55 DN 80 0,65 DN 90 0,83 DN 150 1,2 Температура окружающего воздуха при эксплуатации для напорных рукавов климатического исполнения по°С: ТУ1 От минус 30 до плюс 40 У1 От минус 45 до плюс 40 УХЛ1 От минус 60 до плюс 40 Температура окружающего воздуха при транспортировании и хранении для напорных рукавов климатического исполнения по°С: ТУ1 От минус 40 до плюс 50 У1 От минус 50 до плюс 50 УХЛ1 От минус 60 до плюс 50 Примечание.
Для РПК-В и перколированных напорных рукавов нижний предел рабочих температур не устанавливается.
Климатическое исполнение только по условиям транспортирования и хранения.
Примеры условного обозначения: напорного рукава с условным проходом 50, на рабочее давление 1,6 МПа, общего исполнения, климатического исполнения ТУ1 подля оборудования пожарных машин: РПМ-50-1,6-ТУ; напорного рукава с условным проходом 65, на рабочее давление 3,0 МПа, износостойкого, маслостойкого, термостойкого, климатического исполнения У1 подля оборудования пожарных машин: РПМ-65-3,0-ИМТ-У.
ЭКСПЛУАТАЦИЯ РУКАВОВ Эксплуатация рукавов включает в себя: постановку на вооружение пожарных частей и комплектацию пожарных кранов; применение при тушении пожаров; техническое обслуживание; ремонт; хранение.
Технологическая схема эксплуатации рукавов приведена на рис.
Технологическая схема эксплуатации рукавов Рис.
ПОСТАНОВКА РУКАВОВ НА ВООРУЖЕНИЕ ПОЖАРНЫХ ЧАСТЕЙ И КОМПЛЕКТАЦИЯ ПОЖАРНЫХ КРАНОВ Рукава, поступающие в пожарную часть, на рукавную базу, охраняемый объект, подвергаются входному контролю, который должен включать в себя: проверку сопроводительной документации; внешний осмотр; проверку маркировки; испытания; нанесение дополнительной маркировки.
Поступившие рукава должны иметь сопроводительную документацию - формуляр прил.
Ответственные за эксплуатацию рукавов должны ознакомиться с сопроводительной документацией.
Рукава подвергаются осмотру на наличие возможных внешних повреждений или дефектов.
Внешняя поверхность рукава не должна иметь местных изменений цвета, масляных пятен и следов плесени.
При этом по возможности осмотром на просвет необходимо проверить отсутствие отслоения резинового слоя на внутренней поверхности всасывающих и напорно-всасывающих рукавов.
Рукава, не имеющие рукавных пожарных соединительных головок, должны быть оснащены ими в соответствии с п.

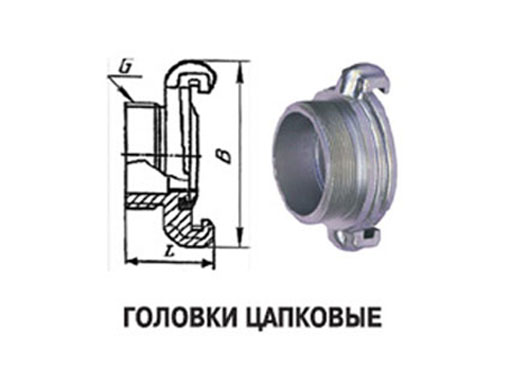

Пожарные соединительные головки должны соответствовать "Головки соединительные для пожарного оборудования.
Технические требования пожарной безопасности.
Заводская маркировка рукавов должна соответствовать сопроводительной документации.
Заводская маркировка всасывающих и напорно-всасывающих рукавов должна содержать: товарный знак или наименование предприятия-изготовителя; класс всасывающего напорно-всасывающего рукава; группу всасывающего напорно-всасывающего рукава; внутренний диаметр; рабочее давление; длину; дату изготовления: месяц квартал и год; обозначение стандарта; штамп технического контроля.
Пример заводской маркировки напорно-всасывающего рукава: К-B-2-125-10-4000-VI-1995 ".
Заводская маркировка напорного рукава должна находиться на расстоянии не более 0,5 м от обоих концов и содержать: наименование или товарный знак предприятия-изготовителя; тип напорного рукава; условный проход; рабочее давление; длину напорного рукава, м для напорных рукавов РПК ; специальное исполнение при его наличии ; климатическое исполнение по ; дату изготовления месяц, год.
Для напорных рукавов РПМ на расстоянии не менее 4 м от любого конца должна быть дополнительная маркировка следующего содержания: наименование или товарный знак предприятия-изготовителя; дата изготовления месяц, год.
Пример заводской маркировки напорного рукава: К-РПМ-65-1,6-ИМТ-У-12.
В качестве дополнительной маркировки напорных рукавов без наружного защитного покрытия каркаса могут быть "просновки" нитей основы, отличающиеся по цвету от нитей каркаса: РПМ - две "просновки"; РПК - одна "просновка".
Заводская маркировка пожарных соединительных головок должна содержать: наименование или товарный знак предприятия-изготовителя; год выпуска; условный проход; рабочее давление.
Заводская маркировка на резиновых кольцах пожарных соединительных головок должна содержать: наименование или товарный знак предприятия-изготовителя; год изготовления; тип кольца; климатическое исполнение.
Резиновые напорные кольца КН-25 - КН-50 могут не иметь маркировку типа кольца.
Рукава должны подвергнуться испытаниям для проверки качества по следующим параметрам: возможность быстрого соединения с пожарным оборудованием; герметичность при испытательном давлении для напорных и напорно-всасывающих рукавов табл.
На рукава, поступившие в пожарную часть или на рукавную базу, кроме заводской, наносят дополнительную маркировку их принадлежности к пожарной части или рукавной базе.
На рукавах, являющихся принадлежностью пожарной части, маркировка состоит из дроби, где в числителе указывается номер пожарной части, в знаменателе - порядковый номер рукава рис.
Дополнительная маркировка рукава в пожарной части Рис.
Дополнительная маркировка рукава в пожарной части На рукавах, являющихся принадлежностью рукавных баз, проставляется их порядковый номер рис.
Дополнительная маркировка рукава на рукавной базе Рис.
Дополнительная маркировка рукава на рукавной базе Маркировка наносится на расстоянии 1000 1500 мм от каждой пожарной соединительной головки краской по трафарету.
Для маркировки рукавов допускается использовать краску любого цвета, контрастно отличающуюся от цвета рукава.
По окончании входного контроля в пожарной части или на рукавной базе оформляется приложение к формуляру, в который вносят все данные входного контроля.
Формуляр должен постоянно находиться у ответственного за эксплуатацию рукава.
Ответственный за рукава должен регулярно и своевременно вносить записи в формуляр.
ОСНОВНЫЕ ПРИНЦИПЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ Техническое обслуживание далее - ТО - это комплекс профилактических мероприятий, проводимых в целях поддержания рукавов в исправном состоянии.
ТО и ремонт рукавов, находящихся на вооружении пожарных частей, осуществляются на линиях обслуживания пожарных рукавов ЛОПР в пожарных частях или на рукавных базах, обслуживающих несколько пожарных частей.
ЛОПР - это комплекс технических средств сооружений, машин, оборудования, инструментов и оснасткиразмещенных в порядке, обеспечивающем соблюдение технологии обслуживания рукавов.
ТО, испытания и ремонт рукавов должны производиться только с использованием технических средств, изготовленных в промышленных условиях по конструкторской документации, утвержденной в установленном порядке.
Примерный перечень оборудования, необходимого для оснащения рукавных баз и постов пожарных частей, приведен в прил.
ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ ВСАСЫВАЮЩИХ И НАПОРНО-ВСАСЫВАЮЩИХ РУКАВОВ 3.
Применение при тушении пожара Всасывающие и напорно-всасывающие рукава размещаются на пожарных автомобилях в пеналах, а на мотопомпах - в специально отведенных местах.
Запрещается устанавливать на пожарную машину неисправные и грязные всасывающие и напорно-всасывающие рукава.
Для удобства извлечения всасывающих и напорно-всасывающих рукавов из пеналов и предохранения от истирания под них подкладывают прокладочные ленты.
При извлечении всасывающих и напорно-всасывающих рукавов из пеналов не допускается их сбрасывание на землю во избежание механических повреждений.
При заборе воды с пирса или крутого берега водоема рекомендуется использовать дополнительную разгрузочную веревку, привязывая ее за горловину сетки.
Разгрузочная веревка воспринимает вес воды, находящейся во всасывающей линии, и помогает избежать повреждения всасывающих рукавов.
Для предотвращения замерзания воды во всасывающих рукавах всасывающей линии при длительной работе пожарного насоса с небольшим расходом часть воды следует сбрасывать обратно в водоем через напорный рукав, присоединенный к свободному патрубку насоса.
При работе на пожарах и учениях не допускается попадание на всасывающие и напорно-всасывающие рукава нефтепродуктов и едких химических веществ.
При использовании всасывающих и напорно-всасывающих рукавов на пожарах в книге службы указывают их диаметр и номера, в случае выхода их из строя или получения повреждения - дополнительно характер повреждения.
Дата и характер повреждения в четырехдневный срок заносятся ответственным за эксплуатацию рукавов в формуляр всасывающего или напорно-всасывающего рукава.
Особенности технического обслуживания 3.
Отмачивание оттаивание Доставленные на рукавную базу пост или в часть использованные инструкция по эксплуатации пожарных рукавов скачать пожаре или учении всасывающие и напорно-всасывающие рукава в зимнее время должны полностью оттаять в теплом помещении.
Для этого может быть использована ванна с водой рис.
Ванна для отмачивания оттаивания Доступ к полной версии этого документа ограничен Ознакомиться с документом вы можете, заказав бесплатную демонстрацию систем «Кодекс» и «Техэксперт».
